Com'è fatto un climatizzatore

Lo scopo principale della Climatizzazione Civile è quello di realizzare delle condizioni pienamente confortevoli per le persone:
1. CONTROLLO DELLA TEMPERATURA AMBIENTE
2. CONTROLLO DELL’UMIDITA’ RELATIVA
3. RINNOVO E FILTRAZIONE DELL’ARIA TRATTATA
4. DIFFUSIONE DELL’ARIA UNIFORME, PRIVA DI CORRENTI E ZONE STAGNANTI
Queste condizioni devono essere realizzate contenendo il livello sonoro all’interno dell’ambiente e all’esterno dell’edificio, entro i limiti definiti secondo il tipo di utilizzo o i valori a capitolato.

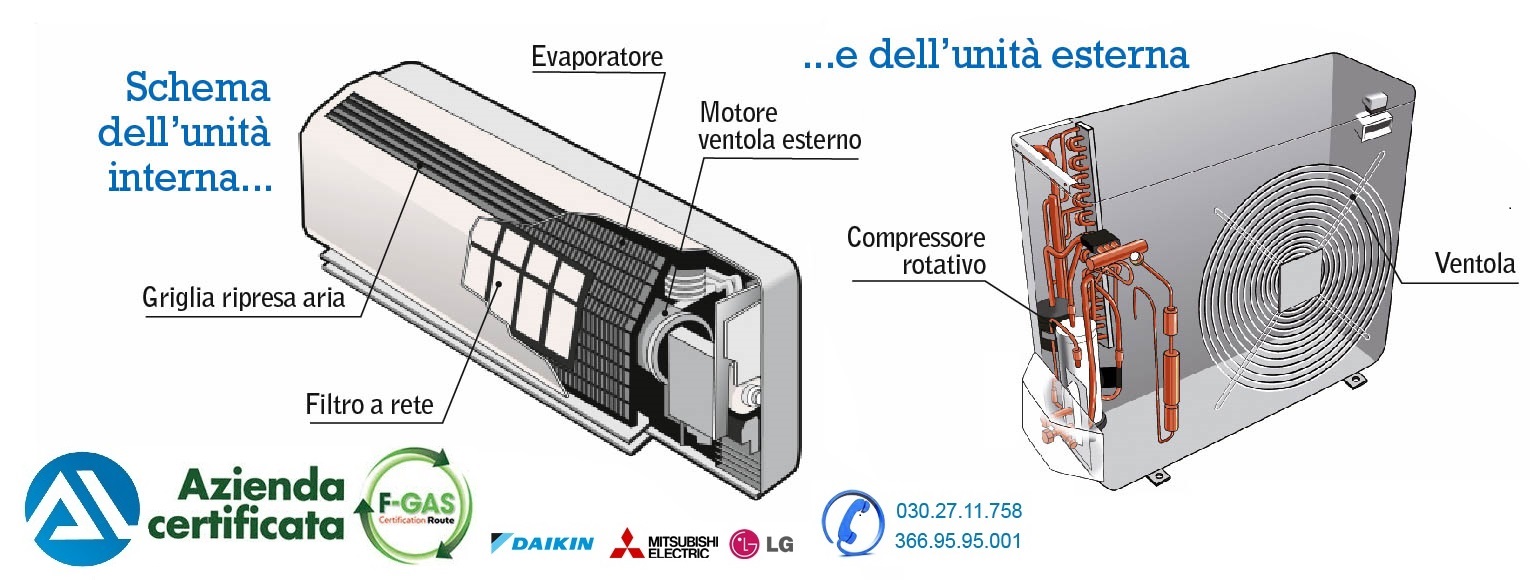

Il climatizzatore è per lo più costituito da 2 parti una posta all’interno dell’ambiente (evaporante)
e una che posta all’esterno all’aria aperta (condensante)
Queste sono collegate tra loro da tubi di rame dove circola freon e da cavi elettrici.

• Componenti del circuito refrigerante:
Circolazione refrigerante per trasferimento calore. (compressore, evaporatore condensatore, tubo capillare, ecc.).
• Ventilazione:
Distribuzione d’aria (interna) Dispersione del calore (esterna) (girante, motore ventilatore, ecc..).
• Parti elettriche:
Comandi del climatizzatore (comando remoto, schede elettroniche, impianto elettrico, ecc.).
• Altre:
carrozzeria, filtro dell’aria, ecc.
Il refrigerante contenuto nel circuito trasportato all’esterno il calore. Il compressore contenuto nell’unità esterna lo mette poi in circolazione garantendo silenziosità nell’ambiente interno.
Funzione degli elementi principali

Compressore
Comprime il refrigerante da bassa pressione (bassa temperatura) ad alta pressione (alta temperatura). Questa trasformazione sposta il punto di ebollizione a valori di temperatura più elevati facilitando lo smaltimento del calore ad opera dell’aria esterna.

Condensatore
Questo componente riceve gas ad alta pressione ed alta temperatura dal compressore. Nei condensatori ad aria questa lambendo le superfici metalliche produce un raffreddamento del gas il quale cambia di stato diventando liquido. Nei condensatori ad acqua è la circolazione di questa che produce lo stesso raffreddamento.
Evaporatore
Il refrigerante evaporando nell’evaporatore, assorbe calore dall’aria circostante e produce aria refrigerata.

Tubo capillare
Un restringimento fisso della tubazione posto in linea fra il condensatore e l’evaporatore con diametri compresi fra 1 e 2 mm. e con lunghezze comprese fra 1 e 2 m., consente di regolare la quantità di gas convogliata all’evaporatore.

Parti elettriche
Componenti elettrici ed elettronici necessari a gestire le varie funzioni del climatizzatore.
Ventilazione interna
Aspira aria dall’ambiente interno e la convoglia attraverso l’evaporatore per poi distribuirla, raffreddata, di nuovo nell’ambiente.

Ventilazione esterna
Provoca una circolazione d’aria attraverso il condensatore allo scopo di raffreddare il refrigerante.
